Tarjeta comunicaciones AS-400 · Conector 9 pines · Lapara

Descripción

Tarjeta de comunicación · Señales de estado por contactos secos

Monitorización remota del estado del SAI por contactos, con conector exterior DB9 o de 9 pines.

Datos clave

• Conexión: DB9 / 9 pines
• Señales: Fallo · Bypass · Batería
• Entrada: ON/OFF · Pin 4
• Configuración: Jumpers JP1-JP6

Características

• Tarjeta de comunicación AS400 para SAIs Lapara y equipos compatibles con slot inteligente

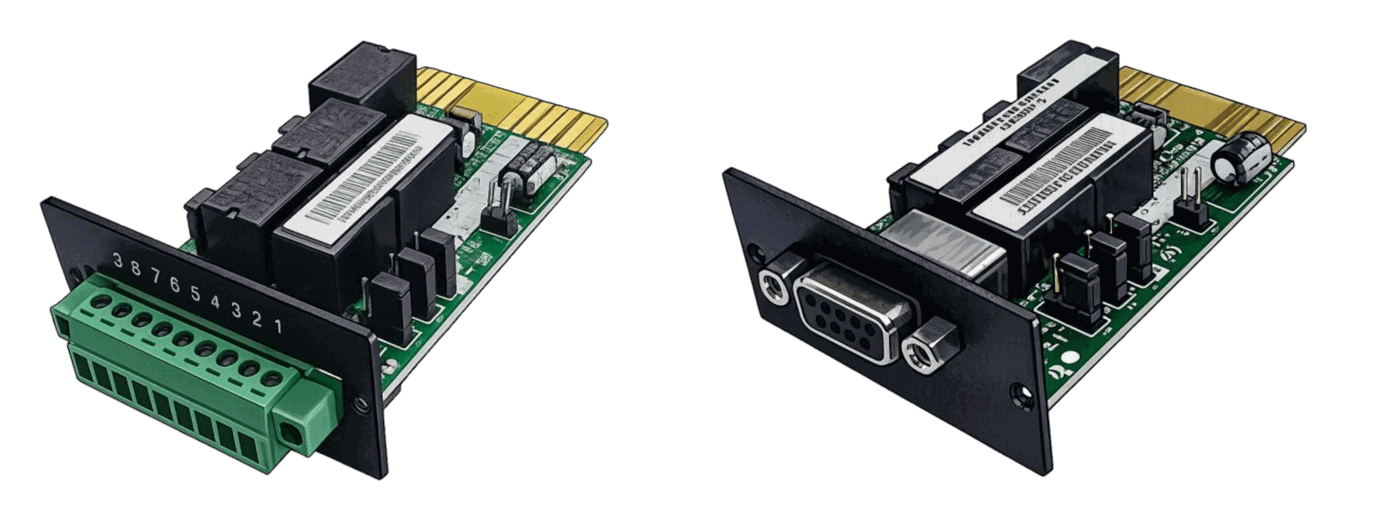

• Disponible en versión con conector exterior DB9 o conector de 9 pines
• Monitorización remota del estado del SAI mediante señales por contacto
• Configuración de estado abierto o cerrado mediante jumpers
• Señalización de fallo del SAI, alarma audible, bypass activo y batería baja
• Entrada ON/OFF dedicada a través del pin 4 del conector
• Integración sencilla en entornos que requieren señalización por contactos

Ideal para

Sistemas AS/400, Señales por contacto, Automatización, Control remoto

Especificaciones técnicas

TARJETA DE COMUNICACIÓN AS400

• Producto: Tarjeta de comunicación AS400 para SAI Lapara
• Compatibilidad: SAIs Lapara y compatibles con slot inteligente
• Función principal: Monitorización remota del estado del SAI mediante señales
• Configuración de señal: Selección de estado abierto o cerrado mediante jumpers
• Conector exterior: Versión DB9 o versión conector de 9 pines

ASIGNACIÓN DE PINES

• Pin 1: Fallo UPS
• Pin 2: Alarma audible de la UPS
• Pin 3: GND
• Pin 4: ON/OFF entrada
• Pin 5: Relés
• Pin 6: Bypass activo
• Pin 7: Batería baja
• Pin 9: Sin uso

JUMPERS

• JP1: Alarma SAI → Pin 2
• JP2: SAI encendido → Pin 5
• JP3: Bypass → Pin 6
• JP4: Batería baja → Pin 7
• JP5: Sin uso → Pin 9
• JP6: Fallo UPS → Pin 1

Garantía: 3 años de garantía en electrónica

Descargar ficha técnica (PDF)
