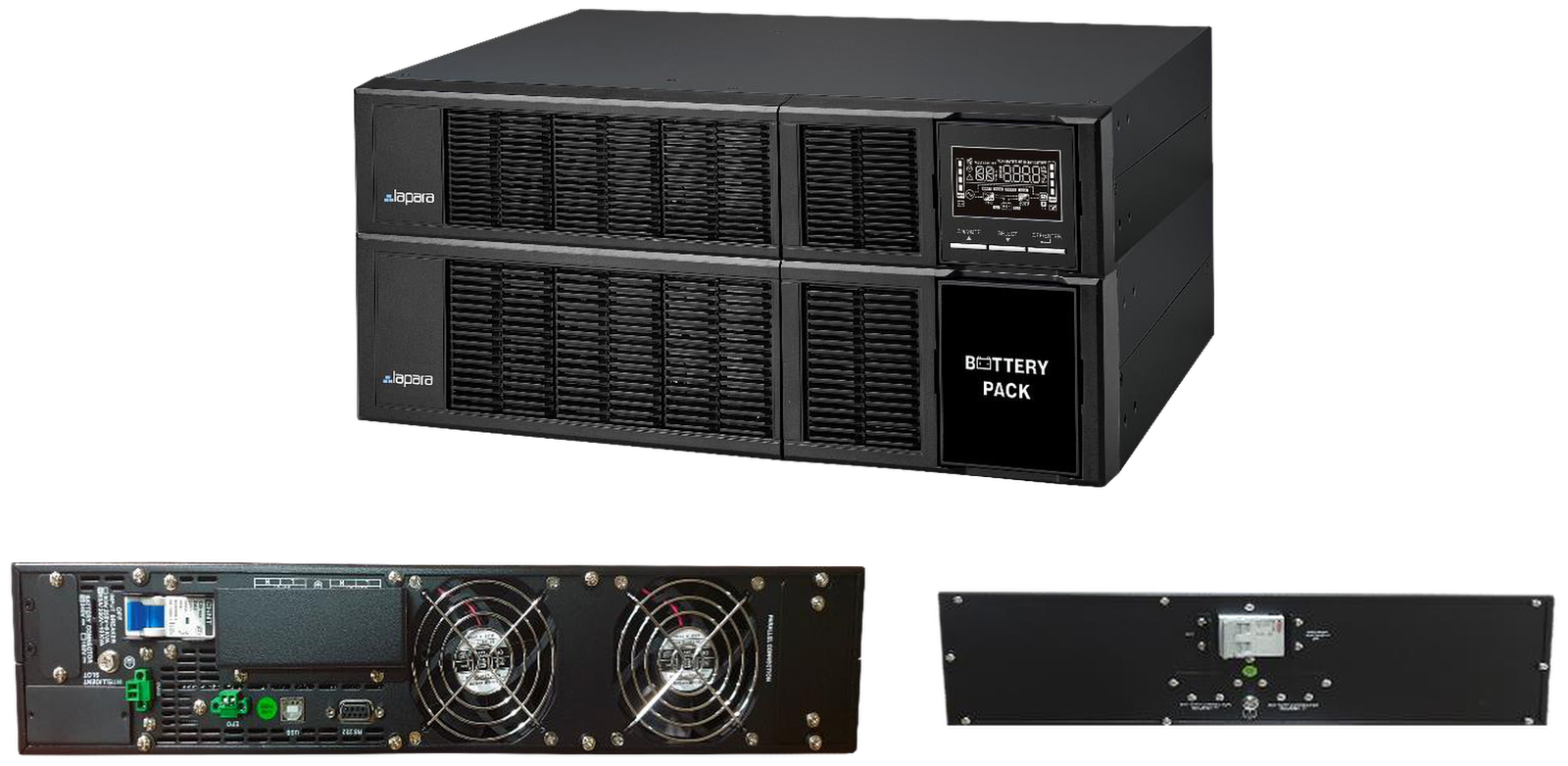

SAI Online Rack 10 kVA / 10 kW · Terminal Block · Lapara

Descripción

SAI Online Rack · Energía continua para sistemas críticos

Doble conversión, formato rack y ampliación mediante bancos externos.

Datos clave

• Potencia: 6 / 10 kVA
• Factor potencia: 1
• Salidas: Terminal Block
• Comunicación: USB + RS-232 (SNMP · AS400 · ModBus opcionales)

Características

• SAI on line de doble conversión real
• Factor de potencia de salida 1
• Preparado para conexión de bancos de baterías externos
• Amplio rango de tensión de entrada (110-300 VAC)
• Tecnología DSP que garantiza un alto rendimiento
• Alta eficiencia de hasta el 94 %
• Corrección de factor de potencia de entrada activo 0,99
• Modo de conversor de frecuencia 50Hz/60Hz

Ideal para

CPDs, Salas técnicas, Telecomunicaciones, Cargas críticas

Especificaciones técnicas

SAI SERIE LA-ON-RACK-V.10

• CAPACIDAD*: 10000VA / 10000W

ENTRADA

• Rango de tensión (Pérdida de línea): 110 – 300 VAC @ (0~60%) Carga / 140 – 300 VAC @ (60~80%) Carga / 176 – 300 VAC @ (80~100%) Carga
• Rango de tensión (Recuperación de línea – bajo): Tensión de pérdida de línea bajo + 10V
• Rango de tensión (Recuperación de línea – alto): Tensión de pérdida de línea alto – 10V
• Rango de frecuencia: Programable 46Hz ~ 54 Hz @ 50 Hz / 56Hz ~ 64 Hz @ 60 Hz
• Fase: Monofásico con toma tierra (fase + neutro)
• Factor de potencia: ≥ 0.99 a tensión nominal y al 100% de carga
• THDi: < 4% al 100% de carga, <6 % al 50% de carga

SALIDA

• Tensión de salida (Transferencia bajo voltaje): Programable 208/220/230/240VAC (por defecto: 230 VAC)
• Regulación de tensión AC (Modo batería): ± 1%
• Rango de frecuencia (Rango sincronizado): Programable 46Hz ~ 54 Hz @ 50Hz / 56Hz ~ 64 Hz @ 60Hz
• Rango de frecuencia (Modo batería): Programable 50 Hz ± 0.1 Hz o 60Hz ± 0.1 Hz
• Relación corriente de cresta: 3:1
• Distorsión harmónica: ≤ 1 % @ 100% cargas lineales; ≤ 4 % @ 100% cargas no lineales
• Tiempo de transferencia (Red ↔ Batería): 0 ms
• Tiempo de transferencia (Inverter ↔ Bypass): 0 ms
• Tiempo de transferencia (Inverter ↔ ECO): < 10 ms
• Forma de onda (Modo batería): Onda senoidal pura

EFICIENCIA

• Modo AC: > 94%
• Modo ECO: > 94%

BATERÍA

• Tipo batería: 12V / 9AH
• Cantidad: 20
• Tiempo de recarga típico: 9 horas recarga 90% capacidad
• Corriente de carga: 1 A ± 10% (max.)
• Voltios de carga: (Número de baterías*13.65 V) ± 1%

INDICADORES

• Pantalla LCD: Estado del SAI, nivel de carga, nivel de batería, tensión de entrada/salida, tiempo de descarga y condiciones de fallo.

ALARMAS

• Modo batería: Sonido cada 4 segundos
• Batería baja: Sonido cada segundo
• Sobrecarga: Sonido dos veces cada segundo
• Fallo: Sonido continuo

DATOS FÍSICOS

• Dimensiones SAI Pr x An x Al (mm): 600 X 438 X 88 (2U)
• Dimensiones banco baterías Pr x An x Al (mm): 600 X 438 X 138 (3U)
• Peso neto (Kg) (SAI): 16 Kg
• Peso neto (Kg) (Banco de baterías): 63 kg

CONDICIONES AMBIENTALES

• Humedad: <95 % sin condensación
• Temperatura funcionamiento: 0 ~ 40°C (vida batería se reduce con temp. > 25°C)
• **Altitud de funcionamiento: <1000m
• Nivel de ruido: < 55dB @ 1 metro

GESTIÓN SOFTWARE

• Smart RS-232 & USB: Soporta Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix y Mac
• SNMP opcional: Gestión de la alimentación desde el gestor SNMP y navegador web.

Garantía: 2 años de garantía en electrónica 1 año de garantía en baterías
